ECHANGEUR TUBULAIRE EPINGLE CIAT

N° ARTICLE :
THE026
OR :
5262276
MARQUE :
CIAT
QUANTITÉ DISPONIBLE :
1

CE PRODUIT VOUS INTÉRESSE ?

Contactez-nous

Description du produit

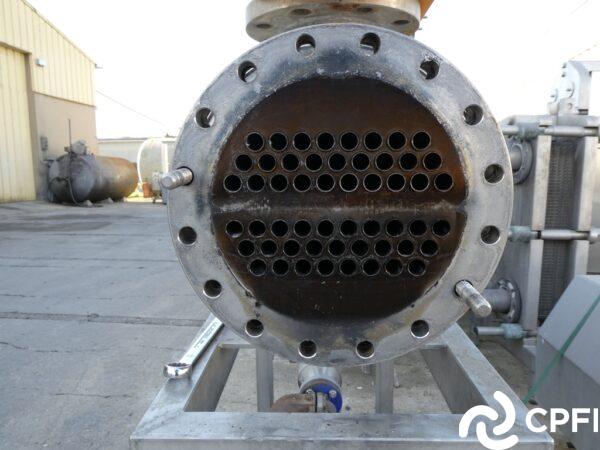

ECHANGEUR TUBULAIRE EPINGLE CIAT – Type UX219 10 2P CL5

FLUIDE      PRESS CALCUL      PRESS EPREUVE       CAPACITE

COTE TUBE :    Eau              10/200DEG              15 bars                            18 L
COTE CORPS :  Vap.eau       8/200DEGR            12 bars                            30 L

Produit : Eau

Diamètre tube extérieur : 16 mm

Diamètre tube intérieur : 14 mm

Diamètre entrée produit : DN65

Diamètre sortie produit : DN65

Diamètre entrée fluide : DN100

Diamètre sortie fluide : DN32

Nombre d’épingles : 27
Longueur épingle: 8 x 1050 mm
Longueur épingle: 9 x 1030 mm
Longueur épingle: 10 x 1020 mm

Dimensions HT avec châssis en mm :

L:1540 x l:400 x H:1220
Poids: 145 kg

Caractéristiques techniques

Longueur :
1540 mm
Largeur :
400 mm
Hauteur :
1220 mm
Poids :
145 kg
